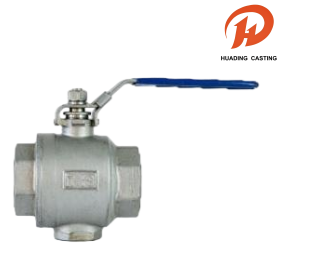

Екі бөлікті ішкі жіпті қосу шар клапандары

Бұл екі бөлікті ішкі жіпті қосылатын шар клапандары сенімді құйма корпусымен және қауіпсіздік пен беріктікті қамтамасыз ететін үрлеуден қорғайтын өзегімен ерекшеленеді. Әмбебаптылық үшін жасалған клапандар бірнеше бұрандалы стандарттарға (NPT, BSPT, DIN 2999, ISO 228) сәйкес келеді және жетектерді тікелей орнатуды ISO 5211 қолдайды. 1000 PSI жұмыс қысымымен және API 598 сияқты қатаң сынақ стандарттарын сақтай отырып, бұл екі бөлікті ішкі жіпті қосқыш шарикті клапандар өнімділігі жоғары қолданбалар үшін жасалған.

Сұрау жіберу

Өнім Сипаттамасы

Атауы: Екі бөлікті ішкі жіпті қосылатын шар клапандары

Материал: Келесі кесте

MOQ: 100 дана

Пакет: қалыңдатылған көпіршікті сөмкенің ішкі қаптамасы және картонның сыртқы қаптамасы немесе теңізге жарамды паллет тасымалдау

Жеткізу: DHL, UPS, FedEx, LCL теңіз арқылы т.б.

Төзімділік: CNC дәлдікпен өңдеу, төзімділік ±0,01мм

Тексеру: неміс CMM толық тексеру, нөлдік ақау

OEM және ODM: OEM және ODM қабылданған, жылдам үлгі жасау

Уақыты: сапаны қатаң бақылау, уақытында жеткізу

Қызмет: тапсырыс беруші бөлшектер үшін кең материал таңдау

Екі бөлікті ішкі жіпті қосу шар клапандары

Бұл екі бөлікті ішкі бұрандалы қосылым шарикті клапандары NPT, BSPT, DIN 2999 және ISO 228 сияқты құбыр бұрандалы стандарттарына сәйкес келеді және құлыптау құрылғысымен бірге жетектерге арналған ISO 5211 тікелей орнату дизайнымен ерекшеленеді. 1000 PSI (PN63) W.O.G жұмыс қысымы үшін бағаланған екі бөлікті ішкі жіпті қосылым шар клапандары талап етілетін қолданбаларда сенімді өнімділікке кепілдік беру үшін API 598, GB/T 13927 және ISO 5208 стандарттарына сәйкес қатаң сынақтан өтеді.

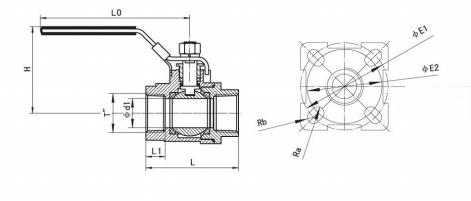

Шар клапандарының техникалық сипаттамалары және типтік сызбасы

НОМИНАЛДЫ	ҚҰБЫР	ӨЛШЕМ
ІІД. (мм)	ЖІП	d1	L	L1	H	L0	Ра	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Шар клапанының материалдар тізімі

БӨЛІМ АТЫ	МАТЕРИАЛ
ДЕНЕ	WCB CF8 CF8M
CAP	WCB CF8 CF8M
ДОП	SS304 SS304 SS316
ОРЫНДЫҚ	PTFE
STEM	SS304 SS304 SS316
БЕЗ	SS304
ОРАМАЛУ	PTFE
ТАПСЫРМА	PTFE
ЖУУ	PTFE
ЖАҢҒАҚ	SS304
БЕРГІМДІ ЖУУ	SS304
ШЕКЕП	SS304
ТҰТҚАУ	SS304
ҚАҚПА	PLASTIC
