Бір бөлікті ішкі жіпті қосу шар клапандары

Бір бөлікті ішкі жіпті қосылатын шар клапандары ықшам дизайны мен сенімді тығыздау өнімділігі үшін бағаланған заманауи өнеркәсіптік сұйықтықты басқару жүйелеріндегі маңызды құрамдас бөліктер болып табылады. Бұл бір бөлікті ішкі жіпті қосылатын шар клапандары ықтимал ағып кету жолдарын айтарлықтай азайтатын, оларды әсіресе жоғары қысымды және жоғары қауіпсіздікті орталар үшін қолайлы ететін біртұтас корпус құрылымын ұсынады. Ішкі бұрандалы қосылым стандартты құбырларға қосымша адаптерсіз жылдам, қауіпсіз орнатуға мүмкіндік береді, техникалық қызмет көрсету кезінде уақыт пен шығынды үнемдейді. Тот баспайтын болат немесе жез сияқты берік материалдардан жасалған, бір бөлікті ішкі жіпті қосқыш шарикті клапандар жоғары коррозияға төзімділік пен ұзартылған қызмет мерзімін ұсынады. Олардың үрлеуге төзімді өзегі және қысқартылған саңылау дизайны операциялық қауіпсіздік пен ағынның дәлдігін одан әрі арттырады. Химиялық, суды тазарту және мұнай және газ өнеркәсібінде кеңінен қолданылатын бұл клапандар күрделі жағдайларда үнемі жұмыс істейді. PN16 және PN63 сияқты қысым көрсеткіштері бар, олар жаһандық үйлесімділік пен сенімділікті қамтамасыз ететін NPT, BSPT, DIN2999 және ISO228 сияқты халықаралық стандарттарға сәйкес келеді.

Сұрау жіберу

Өнім Сипаттамасы

Атауы: Бір бөлікті ішкі жіпті қосу шар клапандары

Материал: Келесі кесте

MOQ: 100 дана

Пакет: қалыңдатылған көпіршікті сөмкенің ішкі қаптамасы және картонның сыртқы қаптамасы немесе теңізге жарамды паллет тасымалдау

Жеткізу: DHL, UPS, FedEx, LCL теңіз арқылы т.б.

Төзімділік: CNC дәлдікпен өңдеу, төзімділік ±0,01мм

Тексеру: неміс CMM толық тексеру, нөлдік ақау

OEM және ODM: OEM және ODM қабылданған, жылдам үлгі жасау

Уақыты: сапаны қатаң бақылау, уақытында жеткізу

Қызмет: тапсырыс беруші бөлшектер үшін кең материал таңдау

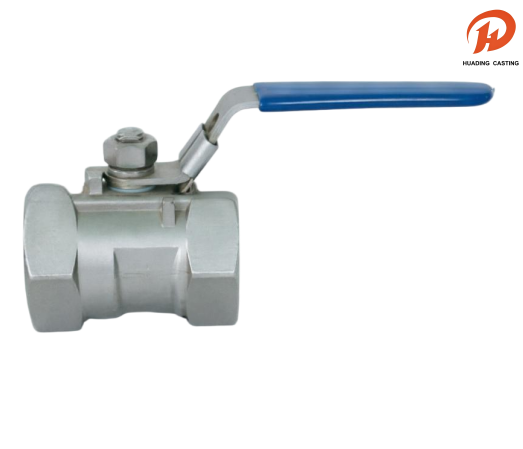

Бір бөлікті ішкі жіпті қосу шар клапандары

Бір бөлікті ішкі жіпті шарикті клапандар өнеркәсіптік сұйықтық жүйелері үшін ықшам, ағып кетпейтін өнімділікті қамтамасыз етеді. Химиялық өңдеуге, суды тазартуға және мұнай мен газға сенетін бұл клапандар қиын жағдайларды сенімді түрде басқарады. NPT/BSPT жіптері бар PN16/PN63 рейтингтерінде ұсынылған, олар халықаралық құбыр желілеріне үздіксіз біріктіру үшін жаһандық стандарттарға сәйкес келеді, бұл талап етілетін қолданбаларда тұрақты, ұзақ жұмысты қамтамасыз етеді.

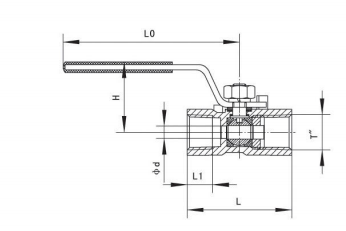

Шар клапанының техникалық сипаттамалары және типтік сызбасы

НОМИНАЛДЫ ДИА. (мм)	ТҰРУБЫР	ӨЛШЕМІ (мм)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Шар клапанының материалдар тізімі

БӨЛІМ АТЫ	МАТЕРИАЛ
ДЕНЕ	WCB CF8 CF8M
CAP	WCB CF8 CF8M
ТҰТҚАУ	SS304
ДОП	SS304 SS304 SS316
ОРЫНДЫҚ	PTFE
STEM	SS304 SS304 SS316
ОРАМАЛУ ЖҮЙЕГІ	PTFE
ТАПСЫРМА	PTFE
ЖАҢАЛЫҚ ЖАСАУ	PTFE
ЖАҢҒАҚ	SS304
БЕРГІМДІ ЖУУ	SS304
ШЕКЕП	SS304
ТҰТҚАУ	SS304
ҚАҚПА	PLASTIC
