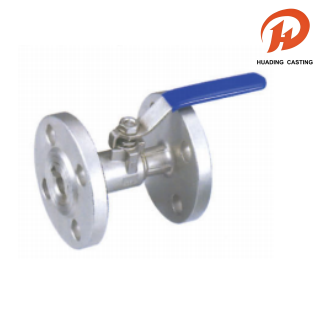

Бір бөлікті фланецті шарикті клапандар

Біздің бір бөлікті фланецті шар клапандары өнеркәсіптік қолданбалардың кең ауқымында жоғары өнімділік пен сенімділікті қамтамасыз ету үшін жасалған. Әмбебаптылықты ескере отырып жасалған бұл клапандар 1,6, 2,5, 4,0 және 6,4 МПа жұмыс қысымын қолдайды және 1/2 дюймден 10 дюймге дейінгі өлшемдерде қол жетімді. Олар суды, газды, майды және азот және сірке қышқылы сияқты коррозиялық қышқылдарды қоса алғанда, әртүрлі орталармен пайдалануға жарамды. Бір бөлікті фланецті шарикті клапандар PTFE тығыздағыштарымен 180°C төмен температурада немесе PPL тығыздағыштарымен 300°C дейін тиімді жұмыс істейтін тамаша термиялық бейімделуді ұсынады.

Сұрау жіберу

Өнім Сипаттамасы

Атауы: Бір бөлікті фланецті шар клапандары

Материал: Келесі кесте

MOQ: 100 дана

Пакет: қалыңдатылған көпіршікті сөмкенің ішкі қаптамасы және картонның сыртқы қаптамасы немесе теңізге жарамды паллет тасымалдау

Жеткізу: DHL, UPS, FedEx, LCL теңіз арқылы т.б.

Төзімділік: CNC дәлдікпен өңдеу, төзімділік ±0,01мм

Тексеру: неміс CMM толық тексеру, нөлдік ақау

OEM және ODM: OEM және ODM қабылданған, жылдам үлгі жасау

Уақыты: сапаны қатаң бақылау, уақытында жеткізу

Қызмет: тапсырыс беруші бөлшектер үшін кең материал таңдау

Бір бөлікті фланецті шарикті клапандар

Қауіпсіздік пен сәйкестік осы бір бөлікті фланецті шар клапандарының дизайнында ең маңызды болып табылады. Олар ANSI B16.5 фланецтері және ANSI B16.10 бетпе-бет өлшемдері бар қатаң халықаралық стандарттарға сәйкес келеді. Бұдан басқа, қауіпті орталарда жұмыс қауіпсіздігін қамтамасыз ету үшін сұраныс бойынша өртке қарсы (API 607) және антистатикалық құрылғылар қол жетімді. Әрбір құрылғы ANSI B16.34 және API 598 стандарттарына сәйкес қатаң сынақтан өтеді. Жалпы пайдалы немесе арнайы химиялық өңдеу үшін болсын, біздің бір бөлікті фланецті шар клапандары сұйықтықты басқару қажеттіліктері үшін берік, үйлесімді және жоғары сапалы шешімді қамтамасыз етеді.

Фланецті шарикті клапандардың техникалық сипаттамалары және типтік сызбасы

NPS	1,6 МПа, 2,5 МПа, 4,0 МПа, 6,4 МПа
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Шар клапанының материалдар тізімі

БӨЛІМ АТЫ	МАТЕРИАЛ
ДЕНЕ	CF8M/WCB
ОРЫНДЫҚ	PTFE
CAP	CF8M/WCB
ТІЛІМДІ ҚҰРАМА	PTFE/ГРАФИТ
ДОП	SS316
STEM	SS316
СТАМАЛЫҚ Пломба	PTFE
ОРАМАЛУ	PTFE/ГРАФИТ
ОРАМАЛУ БЕЗІ	SS316
ОРАМАЛУ БЕЗІ	CF8M/WCB
ТОҚТАТУ PIN	SS304
БЕЗІ БОЛТ	SS304
SNAP RING	65 млн
ТҰТҚАУ	KT33-8
БОЛТТЫ ОРНАТУ	SS304
