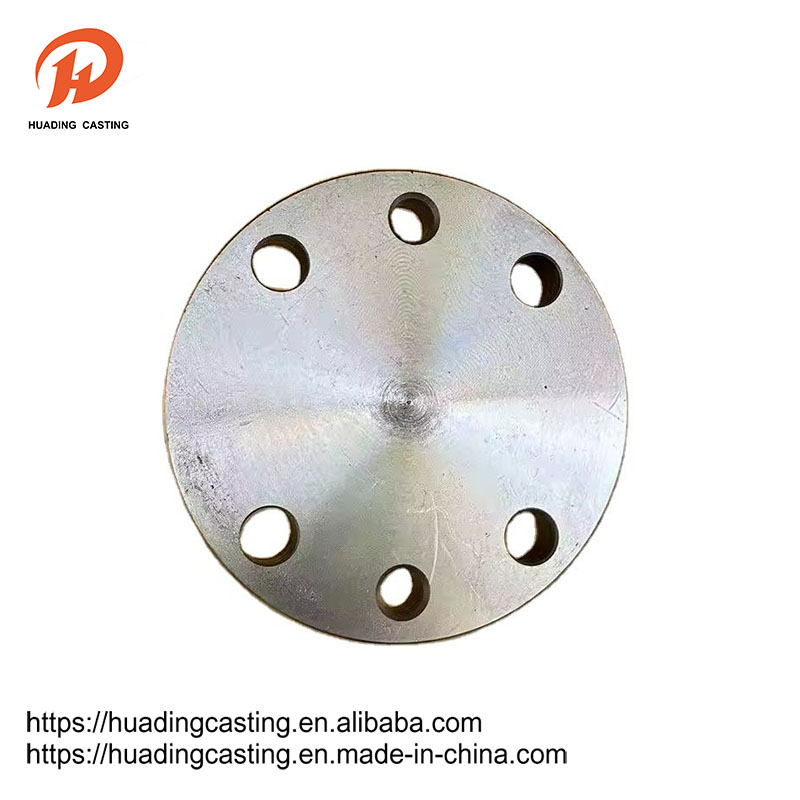

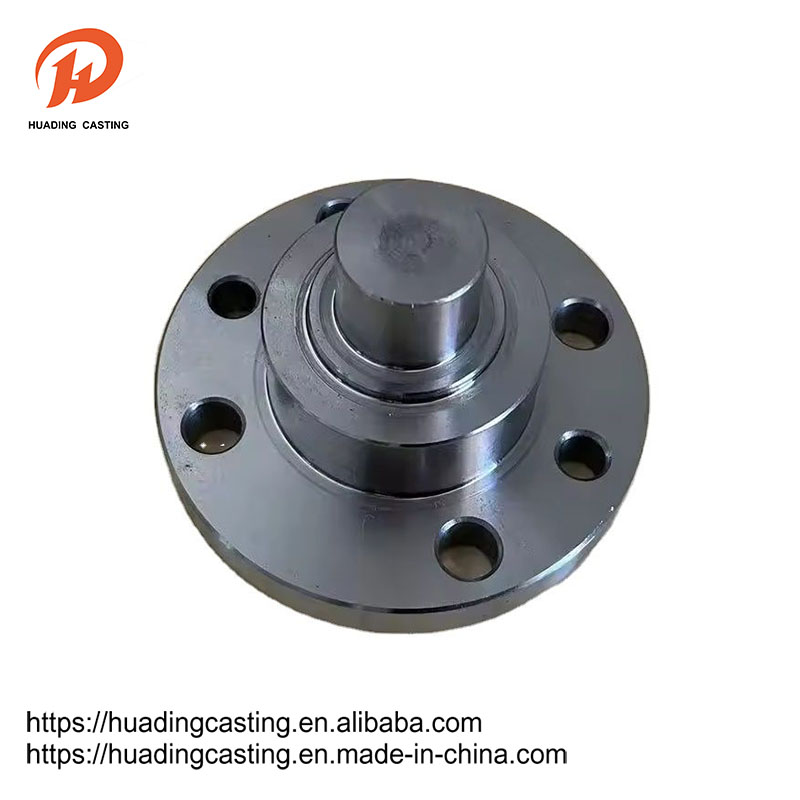

Фланец

Фланец - бұл білік пен біліктің арасында қосылған бөлігі, ол құбырдың ұштары арасындағы байланыс үшін қолданылады; Бұл сонымен қатар, редуктор фланеці сияқты екі құрылғы арасындағы байланыс үшін жабдықты импорттау және экспорттау кезінде пайдалы. Фланецтік байланыс немесе фланец коблгіні жалған қосылымға жатады, ол фланецтермен, тығыздағыштар мен болттармен біріктірілген тығыздағыш құрылымдар тобы ретінде қосылған. Фланецтер мен болттарда тесіктер бар, екі фланецті мықтап қосады. Фленд тығыздағышпен жабылған.

Сұрау жіберу

Өнім Сипаттамасы

Фланецтер бұрандалы қосылымға (жіпке қосу) фланецтер, дәнекерленген фланецтер мен қысқыштарға бөлінеді. Фланец жұптарда қолданылады, сым фланецтерін төмен қысымды құбырлар үшін қолдануға болады, ал төрт килограмнан астам қысымға арналған дәнекерленген фланецтер. Екі фланец арасында тығыздағыш қойыңыз және оларды болттармен бекітіңіз. Әр түрлі қысым фланецінің қалыңдығы әртүрлі, олар әр түрлі болттарды қолданады. Сорғылар мен клапандар, құбырлармен байланысқан кезде, осы жабдықтың жергілікті бөліктері фланец қосылымдары ретінде де белгілі фланец пішіндеріне де жасалады. Екі ұшақтың айналасындағы болттармен қосылатын және бір уақытта жабылатын қосылатын барлық бөлшектер, әдетте, желдеткіш құбырларды қосу, мысалы, «фланецтер» деп аталады, мысалы, «фланецті бөліктер» деп аталуы мүмкін. Бірақ бұл байланыс тек жабдықтың бір бөлігі ғана, мысалы, фланец пен сорғыштың байланысы, «фланец бөліктері» сорғысын шақыру жақсы емес. Салыстырмалы түрде клапандар және т.б., оларды «фланец бөліктері» деп атауға болады.

Өнім параметрі

Дн	Құбыр күні	Қосылу мөлшері				C	N	H	Бозғалаушы
Дн	A	D	K	L	n	C	N	H	Бозғалаушы
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1/4
40	48.3	130	100	14	4	16	70	26	1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
